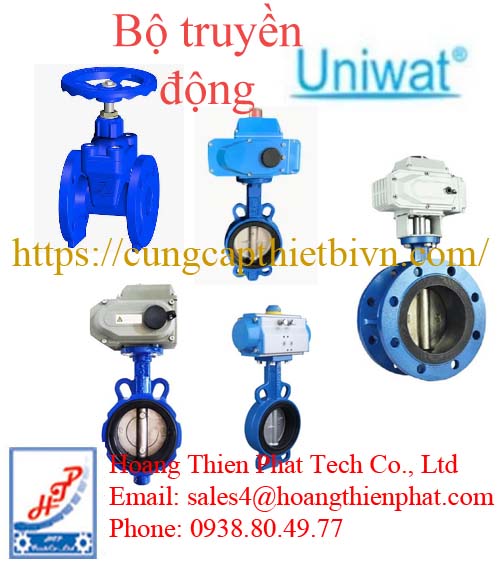

Các dòng Bộ truyền động UNIWAT phổ biến

Hãng thiết kế phần tháp van đạt tiêu chuẩn kết nối ISO 5211, cho phép lắp đặt và thay thế bộ truyền động một cách nhanh chóng. Các giải pháp truyền động phổ biến cho van UNIWAT® bao gồm:

Bộ truyền động cơ học (Manual Actuators)

Đây là dạng truyền động bằng tay, sử dụng lực của người vận hành nhưng được tối ưu hóa qua cơ cấu bánh răng để giảm bớt lực kéo, chuyên dùng cho các đường ống từ cỡ vừa đến rất lớn.

Hộp số vô lăng (Worm Gearbox): Tích hợp tay quay và hộp giảm tốc bánh răng hành trình. Cơ cấu này giúp giữ cố định vị trí đĩa van ở một góc mở bất kỳ mà không sợ bị áp lực dòng chảy đẩy ngược lại.

Ứng dụng: Thường lắp trên van bướm từ cỡ DN200 đến DN1200 hoặc các dòng van bướm lệch tâm đôi cỡ lớn phục vụ nhà máy nước.

Bộ truyền động khí nén UNIWAT (Pneumatic Actuators)

Sử dụng áp suất khí nén để đẩy piston, tạo ra mô-men xoắn đóng/mở van. Đây là giải pháp tối ưu cho các hệ thống yêu cầu tốc độ đóng mở nhanh và an toàn cháy nổ.

Tác động kép (Double Acting): Sử dụng khí nén cho cả hai chu trình mở và đóng van.

Tác động đơn / Tích hợp lò xo (Single Acting / Spring Return): Chỉ dùng khí nén để mở (hoặc đóng), khi ngắt khí, lực lò xo bên trong sẽ tự động đẩy van về vị trí an toàn ban đầu (thường là đóng hoàn toàn – NC).

Phụ kiện thông minh đi kèm: Thường được trang bị thêm bộ định vị tuyến tính (Positioner) để điều tiết chính xác lưu lượng, hộp công tắc hành trình (Limit Switch Box) báo trạng thái về tủ điều khiển và vô lăng phụ dạng ly hợp (declutchable handwheel) để vận hành bằng tay khi mất nguồn khí nén.

Dòng ACTREG (Tây Ban Nha):

Model ADA (Double Acting – Tác động kép): Cần cấp khí nén ở cả 2 cổng để đóng và mở van. Thiết kế dạng bánh răng – thanh răng (Rack and Pinion) giúp truyền lực đều và gọn gàng.

Model ASR (Spring Return – Tác động đơn): Tích hợp hệ thống lò xo an toàn bên trong. Khi mất áp lực khí nén đột ngột, lò xo tự động đẩy van về vị trí mặc định (thường là Thường Đóng – NC để bảo vệ an toàn hệ thống).

Dòng SIRCA (Ý):

Model AP / APM: Dòng bộ khí nén vỏ nhôm anot hóa chống ăn mòn cực tốt, mặt bích đáy chuẩn ISO 5211 kết nối trực tiếp không cần lòng đệm (bracket).

Bộ truyền động điện UNIWAT (Electric Actuators)

Sử dụng mô tơ điện (nguồn cấp linh hoạt từ 24VDC, 110VAC đến 220VAC/380VAC) để điều khiển cơ cấu trục van thông qua hệ thống bánh răng giảm tốc.

Dạng On/Off: Điều khiển đóng hoàn toàn hoặc mở hoàn toàn.

Dạng Tuyến tính (Modulating): Nhận tín hiệu điều khiển tiêu chuẩn (4-20mA hoặc 0-10V) để mở van theo các góc mong muốn, phục vụ bài toán điều khiển lưu lượng hoặc nhiệt độ.

Độ bền cao: Vỏ bộ điện thường làm bằng hợp kim nhôm cấp bảo vệ IP67/IP68 chịu thời tiết tốt và có sẵn tay quay phụ (manual override) để phòng sự cố mất điện.

Dòng VALPES (Pháp) – Phổ biến cho các ứng dụng cơ bản và trung bình:

Model ER PLUS (ER20, ER35, ER60, ER100): Dòng bộ điện vỏ nhựa cao cấp pha sợi thủy tinh, cấp bảo vệ IP66, góc quay 90°. Thường dùng nguồn 220VAC hoặc 24VDC, tích hợp sẵn tay quay phụ và công tắc giới hạn hành trình.

Model VR / VS (VR25, VR45, VR75, VS150, VS300): Dòng vỏ nhôm đúc chịu lực mạnh mẽ hơn, cấp bảo vệ IP68, dải mô-men xoắn lên đến 300 Nm.

Tùy chọn nâng cao: Phiên bản VRX / VSX (Đạt chứng chỉ chống cháy nổ ATEX cho môi trường khí ga/xăng dầu) hoặc dòng tích hợp bộ định vị tuyến tính BBPR (điều khiển bằng tín hiệu 4-20mA / 0-10V).

Dòng BERNARD CONTROLS (Pháp) – Phục vụ công nghiệp nặng:

Model AQL Series (AQL1, AQL2, AQL7): Bộ điện compact cho các dòng van bướm size nhỏ và vừa, hoạt động cực kỳ bền bỉ và chính xác.

Model AQ Range (AQ1, AQ2… cho đến AQ50): Dòng mô-tơ điện chịu tải cao, thường cấu hình cho các dòng van bướm lệch tâm đôi lớn của Uniwat phục vụ các nhà máy cấp nước đô thị hoặc xử lý nước thải.
