Mô tả

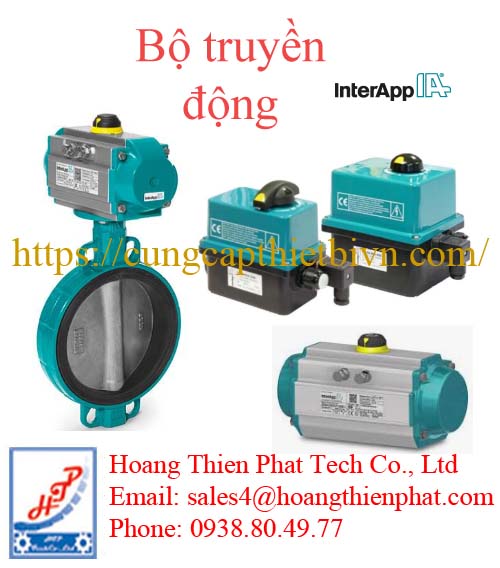

Bộ truyền động InterApp

Bộ truyền động InterApp (InterApp Actuators) là giải pháp tự động hóa đồng bộ được thiết kế chuyên dụng để vận hành các dòng van bướm InterApp và van bi InterApp của hãng. Thay vì đóng mở bằng tay gạt hoặc vô lăng cơ học, bộ truyền động giúp hệ thống vận hành tự động, chính xác và có thể điều khiển từ xa thông qua tủ PLC hoặc hệ thống SCADA.

InterApp tập trung vào hai dòng bộ truyền động chính: Bộ truyền động khí nén (Pneumatic Actuators) và Bộ truyền động điện (Electric Actuators).

Các loại bộ truyền động InterApp

Bộ truyền động khí nén InterApp (Dòng IA Motion)

Đây là dòng bộ truyền động phổ biến nhất trong công nghiệp nhờ tốc độ đóng mở nhanh, độ bền cao và tính an toàn tuyệt đối trong môi trường dễ cháy nổ.

Nguyên lý hoạt động: Sử dụng áp suất khí nén (thường từ 2.5 bar đến 8 bar) để đẩy piston, chuyển hóa chuyển động tịnh tiến thành chuyển động quay 90 độ để đóng/mở van.

Thiết kế bánh răng – thanh răng (Rack & Pinion): Mang lại momen xoắn (torque) đồng đều và ổn định trong suốt chu trình đóng mở.

Hai tùy chọn cấu hình chính:

Tác động kép (Double Acting – DA): Cần cấp khí nén vào cả 2 cổng để thực hiện cả chu trình mở và chu trình đóng.

Tác động đơn / Tự động đóng/mở bằng lò xo (Spring Return – SR): Chỉ cần cấp khí nén để mở (hoặc đóng) van. Khi mất áp lực khí nén đột ngột (sự cố mất điện, mất khí), các lò xo bên trong sẽ tự động đẩy piston về vị trí an toàn ban đầu (thường là vị trí Đóng hoàn toàn – Fail Safe Close).

Vật liệu thân: Thường bằng nhôm anode hóa (Anodized Aluminium) chống ăn mòn ngoại quan, hoặc bằng inox cho các môi trường đặc biệt khắt khe.

Bộ truyền động điện InterApp (Electric Actuators)

Dòng bộ truyền động điện phù hợp cho các nhà máy hoặc vị trí lắp đặt không có sẵn hệ thống khí nén trục chính, hoặc yêu cầu kiểm soát hành trình đóng mở một cách êm ái, chính xác.

Nguồn điện áp đa dạng: Hỗ trợ nhiều cấp điện áp tùy chọn như 24V DC, 24V AC, 110V AC, hoặc phổ biến nhất là 230V AC (50/60Hz).

Hai chế độ vận hành:

On/Off: Chỉ thực hiện đóng hết hoặc mở hết 90 độ

Tuyến tính (Modulating / Regulating): Nhận tín hiệu điều khiển dòng 4-20mA hoặc áp 0-10V để mở van theo các góc mong muốn (ví dụ mở 20%, 50%, 70%), dùng cho các ứng dụng điều tiết lưu lượng chất lỏng hoặc áp suất.

Tính năng an toàn tích hợp:

Có sẵn tay quay phụ (Manual override) để vận hành bằng tay khi mất điện lưới.

Bộ kiểm soát nhiệt độ tự động (Internal heater) để ngăn hiện tượng ngưng tụ hơi nước bên trong bo mạch.

Công tắc giới hạn hành trình (Limit switches) giúp tự động ngắt nguồn motor khi van đã đóng/mở hoàn toàn, tránh quá tải và cháy động cơ.

Các phụ kiện đồng bộ đi kèm (Accessories)

Để cấu thành một cụm van điều khiển tự động hoàn chỉnh, InterApp cung cấp các phụ kiện lắp đặt trực tiếp lên bộ truyền động theo tiêu chuẩn quốc tế:

Van điện từ khí nén (Solenoid Valve): Thường sử dụng kiểu kết nối NAMUR gắn trực tiếp vào bộ khí nén để điều hướng dòng khí đóng/mở. Các cấp điện áp phổ biến là 24VDC hoặc 220VAC.

Hộp công tắc hành trình (Limit Switch Box): Gắn trên đỉnh bộ truyền động, chứa các công tắc hành trình (mecanical hoặc inductive) để truyền tín hiệu đèn hoặc tín hiệu điện (đã đóng/đã mở) về trung tâm điều khiển.

Bộ định vị điều khiển tuyến tính (Positioner): Dành riêng cho cụm van khí nén tuyến tính, nhận tín hiệu 4-20mA để điều tiết lượng khí nén vào bộ truyền động, đảm bảo đĩa van mở chính xác góc yêu cầu.

các model cụ thể Bộ truyền động InterApp

Hệ thống bộ truyền động InterApp được chia bộ mã rất rõ ràng theo từng kích cỡ lực kéo (Torque) và phương thức vận hành.

Bộ truyền động khí nén InterApp (Dòng IA Motion)

Đây là dòng phổ biến nhất, sử dụng cơ chế bánh răng – thanh răng (Rack & Pinion). Mã model luôn bắt đầu bằng chữ IA, theo sau là kích cỡ (Size) và ký hiệu D (Double Acting – Tác động kép) hoặc S (Spring Return – Tác động đơn có lò xo).

Mã ký hiệu kích cỡ (Size):

Tùy vào đường kính van (DN) và áp suất hệ thống, InterApp chia thành các size từ nhỏ đến rất lớn:

IA 045 (Cỡ nhỏ nhất, thường dùng cho van bướm DN32 – DN50 hoặc van bi nhỏ)

IA 050

IA 100

IA 200 (Dòng tầm trung cực kỳ thông dụng cho van bướm DN100 – DN150)

IA 250

IA 300

IA 350

IA 400

IA 450

IA 500

IA 550

IA 600

IA 650

IA 700

IA 750

IA 800 (Thân nhôm bọc Polyurethane thay vì phủ Alodur bảo vệ)

IA 1000 (Cỡ lớn nhất, chuyên trị các dòng van bướm size khủng DN1200 – DN1600)

Cách đọc mã khí nén đầy đủ trên thiết bị:

Ví dụ: IA 200 D.F05-F0711 hoặc IA 100 S12

D: Tác động kép (Cấp khí cả 2 chiều mở và đóng).

S + số lượng lò xo (ví dụ S12): Tác động đơn (Spring Return – Tự động đóng bằng lò xo khi mất khí). Số lò xo càng nhiều lực siết càng mạnh.

F05-F0711: Tiêu chuẩn mặt bích kết nối đáy theo ISO 5211 và kích thước trục vuông (11mm).

Bộ truyền động điện InterApp (Dòng ER và các dòng liên kết)

Đối với giải pháp chạy điện, InterApp cung cấp dòng sản phẩm cốt lõi mang tên ER Series (vỏ nhựa cao cấp PA66 chống tia UV, chuẩn IP66) cho các ứng dụng cơ bản, đồng thời hợp tác phân phối các dòng hạng nặng từ các thương hiệu cùng tập đoàn như Valpes và Bernard Controls.

Dòng InterApp ER Series (Góc quay 90 độ , dùng cho HVAC và quy trình chuẩn)

Mã model được phân loại trực tiếp theo lực kéo danh định (Đơn vị: Nm):

ER 10 (Lực kéo 10 Nm)

ER 20 (Lực kéo 20 Nm)

ER 35 (Lực kéo 35 Nm)

ER 60 (Lực kéo 60 Nm)

ER 100 (Lực kéo 100 Nm)

Lưu ý về ký hiệu bo mạch đi kèm dòng ER:

ER… (On/Off): Dòng đóng mở hoàn toàn. Khả năng chạy đa điện áp linh hoạt (100V - 240V AC hoặc 15V - 30V AC/DC).

ER… “Slow” (Dòng chạy chậm): Được thiết kế để tăng thời gian đóng mở, chống hiện tượng búa nước (Water hammer) trên đường ống.

ER… “Fail Safe”: Tích hợp khối pin dự phòng bên trong, tự động đưa van về vị trí an toàn (đóng hoặc mở) khi nhà máy mất điện lưới.

ER… “Posi”: Dòng điều khiển tuyến tính nhận tín hiệu điều tiết 4-20mA hoặc 0-10V.

Dòng phối hợp hạng nặng (Heavy-Duty)

Khi dùng cho các size van bướm lớn hoặc môi trường công nghiệp khắc nghiệt, InterApp sẽ cấu hình trực tiếp với hai dòng:

Valpes Series: Thường dùng vỏ kim loại sơn epoxy, dải lực kéo rộng hơn dòng ER, đạt chuẩn chống cháy nổ ATEX cho ngành hóa chất, dầu khí.

Bernard Controls (Dòng AQ): Chuyên dụng cho các dự án xử lý nước quy mô lớn hoặc năng lượng, đòi hỏi độ bền chu kỳ cực cao.

Bộ truyền động thủ công (Manual Actuators)

Nếu dự án yêu cầu đóng mở bằng tay thay vì tự động, InterApp định danh các model tay gạt và hộp số như sau:

HLA Series (HLA.F05, HLA.F07…): Tay gạt bằng nhôm (Handlever).

HLP Series: Tay gạt bằng nhựa kỹ thuật chịu lực.

HLS Series: Tay gạt bằng Inox (Stainless steel) chuyên dùng cho môi trường muối biển hoặc thực phẩm vô trùng.

GB232 / GBN Series (ví dụ GB232 / GBN): Hộp số vô lăng (Gearbox) trợ lực cho van cỡ lớn.

Để biết thêm thông tin chi tiết về Bộ truyền động InterApp ,  van bướm InterApp, van bi InterApp vui lòng liên hệ trực tiếp tới công ty chúng tôi
