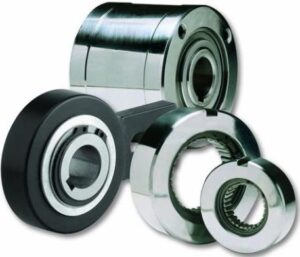

Bộ ly hợp Renold

Bộ ly hợp Renold là thiết bị truyền động cơ khí do Renold phát triển cho các hệ thống cần truyền mô-men theo một chiều, chạy vượt tốc, định vị từng bước hoặc ngăn trục quay ngược. Renold là thương hiệu có nguồn gốc từ Anh, nổi tiếng với xích công nghiệp, hộp số, khớp nối và các giải pháp truyền động cơ khí. Trong nhóm ly hợp, hãng tập trung mạnh vào Sprag Clutch, Freewheel Clutch, Overrunning Clutch và Backstop/Holdback dùng cho máy móc công nghiệp. Các sản phẩm được thiết kế cho nhiều cấp tải khác nhau, từ máy đóng gói nhỏ đến băng tải, khai khoáng, thép và hệ thống phát điện công suất lớn.

Thông tin sản phẩm chính thức có thể tham khảo tại Bộ ly hợp và Freewheel Renold chính hãng.

Bộ ly hợp Renold và nguyên lý truyền động một chiều

Bộ ly hợp Renold dạng Sprag Clutch hoạt động dựa trên các phần tử khóa nằm giữa vòng trong và vòng ngoài. Khi trục quay theo chiều truyền động quy định, các phần tử sprag tự khóa giữa hai bề mặt và truyền mô-men từ trục dẫn sang trục bị dẫn. Khi tốc độ phía bị dẫn vượt lên hoặc hệ thống quay theo chiều tự do, các phần tử này nhả ra để hai vòng có thể chuyển động tương đối với nhau. Cơ cấu này cho phép hệ thống đóng và nhả truyền động tự động mà không cần cơ cấu điều khiển ly hợp phức tạp.

Renold Việt Nam phân chia ứng dụng của Sprag Clutch thành ba chức năng chính gồm Overrunning, Indexing và Backstopping. Với chế độ Overrunning, ly hợp cho phép một trục chạy nhanh hơn trục còn lại mà không gây cản trở. Chế độ Indexing biến chuyển động qua lại thành chuyển động quay từng bước có kiểm soát. Chế độ Backstopping được dùng để khóa ngược, đặc biệt quan trọng đối với băng tải nghiêng, gầu tải và các máy có nguy cơ quay ngược khi dừng.

Khác với ly hợp ma sát truyền thống, nhiều dòng ly hợp một chiều Renold không cần người vận hành thực hiện thao tác đóng hoặc mở. Việc khóa và nhả được quyết định bởi chiều quay và sự chênh lệch tốc độ giữa hai vòng. Nhờ nguyên lý này, Bộ ly hợp Renold có thể phản ứng nhanh với sự thay đổi trạng thái của hệ thống. Đây là lý do Sprag Clutch được sử dụng nhiều trong những dây chuyền cần độ tin cậy cao.

Các dòng Bộ ly hợp Renold phổ biến

Ly hợp một chiều Sprag (Renold Sprag Clutches)

Chức năng: Cho phép trục quay tự do theo một chiều và khóa cứng ngay lập tức khi trục quay theo chiều ngược lại.

Các ứng dụng cốt lõi:

Chống quay ngược (Backstopping): Dùng cho băng tải nghiêng, gầu tải để ngăn tải trọng tụt lùi khi mất điện hoặc dừng đột ngột.

Vượt tốc (Overrunning): Dùng trong hệ thống dẫn động đôi (dual drive), máy phát điện dự phòng, hoặc quạt công nghiệp khi tốc độ đầu ra vượt tốc độ động cơ.

Chuyển động phân độ (Indexing): Dùng trong máy đóng gói, máy in, máy dệt để biến chuyển động khứ hồi thành chuyển động quay ngắt quãng chính xác.

Bộ ly hợp ma sát giới hạn mô-men xoắn (Torque Limiters / Friction Clutches)

Chức năng: Trượt chủ động khi mô-men xoắn vượt quá mức cài đặt an toàn, giúp bảo vệ động cơ, hộp số và hệ thống cơ khí khỏi sự cố kẹt máy hoặc quá tải.

Đặc điểm: Tự động khôi phục truyền động ngay khi tải trọng trở lại mức an toàn mà không cần thay thế linh kiện.

Bộ ly hợp kết hợp khớp nối (Clutch Coupling Units)

Kết hợp giữa bộ ly hợp một chiều (Sprag Clutch) và khớp nối linh hoạt (Flex/Flexible Coupling), giúp vừa kiểm soát chiều quay vừa bù lệch trục cơ khí giữa động cơ và thiết bị dẫn động.

Danh mục Bộ ly hợp Renold khá rộng và được chia thành nhiều series cho từng điều kiện truyền động. Các dòng tiêu biểu gồm SA Series, SB Series, SO Series, SX Series, SO-L Series, DM Series, SCPF, SCGF, SH Series và REGP. Mỗi dòng khác nhau về mô-men xoắn, kích thước trục, tốc độ chạy vượt và kiểu lắp đặt.

Ly hợp Renold SA Series

SA Series là dòng Sprag Clutch nhỏ của Renold, phù hợp với những cơ cấu có kích thước gọn và tải không quá lớn. Catalog của hãng công bố dòng SA có mô-men xoắn tối đa khoảng 41 Nm, đường kính lỗ tối đa 16 mm và tốc độ chạy vượt tối đa khoảng 3.450 vòng/phút.

SA Series thường phù hợp với máy đóng gói, máy tự động, hệ thống định vị và các cơ cấu truyền động nhỏ. Kết cấu nhỏ gọn giúp dòng này dễ tích hợp vào máy mà không chiếm nhiều không gian. Đây cũng là lựa chọn đáng chú ý khi cần chức năng indexing hoặc overrunning ở mức tải thấp.

Bộ ly hợp Renold SB Series

SB Series có khả năng chịu tải cao hơn đáng kể so với SA Series. Theo catalog Renold, dòng này có mô-men xoắn tối đa khoảng 2.170 Nm, đường kính lỗ tối đa 50 mm và tốc độ chạy vượt tối đa khoảng 1.950 vòng/phút.

SB Series được thiết kế để có thể kết hợp trực tiếp với nhông xích, bánh răng hoặc các chi tiết truyền động khác. Vì vậy, bộ ly hợp có thể được bố trí ngay trên hệ thống truyền lực của máy. Dòng này được sử dụng trong nhiều thiết bị công nghiệp yêu cầu truyền động một chiều ổn định.

Ly hợp Renold SO, SX và SO-L Series

Đây là nhóm sản phẩm quan trọng trong danh mục Bộ ly hợp Renold. SO Series chủ yếu được sử dụng cho chức năng overrunning, trong khi SX Series được thiết kế cho ứng dụng indexing. Phiên bản SO-L sử dụng bôi trơn bằng mỡ kết hợp kiểu làm kín labyrinth, thích hợp cho một số điều kiện chạy vượt tốc cao.

Dòng SO/SX được Renold cung cấp trong các size từ 300 đến 1027. Catalog công bố mô-men xoắn tối đa của nhóm này lên đến khoảng 36.600 Nm, đường kính lỗ tối đa 180 mm và tốc độ chạy vượt tối đa khoảng 3.600 vòng/phút.

SO Series còn có thể kết hợp với tay chống mô-men TARM. Renold thiết kế TARM cho các clutch SO size từ 300 đến 1027, đặc biệt hữu ích khi ly hợp được sử dụng như một cơ cấu chống quay ngược.

Bộ ly hợp Renold DM Series

DM Series là dòng freewheel clutch thích hợp với các kết cấu yêu cầu đường kính trục tương đối lớn. Catalog Renold công bố mô-men xoắn tối đa khoảng 3.417 Nm, đường kính trục tối đa khoảng 101,6 mm và tốc độ chạy vượt tối đa khoảng 1.800 vòng/phút.

Thiết kế này giúp DM Series thích hợp với nhiều máy công nghiệp có trục truyền động lớn nhưng mức mô-men ở phạm vi trung bình. Dòng DM có thể được ứng dụng trong các hệ thống truyền động một chiều, chạy vượt tốc hoặc cơ cấu truyền động dự phòng.

Renold SCPF và SCGF

SCPF và SCGF là các cấu hình đặc biệt kết hợp ly hợp SO với khớp nối mềm. SCPF sử dụng Pinflex Coupling, trong khi SCGF sử dụng Gearflex Coupling. Cấu hình này vừa cung cấp chức năng ly hợp một chiều, vừa hỗ trợ bù sai lệch giữa các trục.

SCPF có khả năng hấp thụ rung động và tải va đập. SCGF sử dụng kết cấu khớp nối bánh răng bằng thép, phù hợp với những ứng dụng cần khả năng chịu tải và độ linh hoạt cao. Các bộ ly hợp này thường xuất hiện trên barring drive, hệ thống hai bộ truyền động, tổ máy phát điện, quạt công nghiệp, ngành thép và khai khoáng.

Bộ chống quay ngược Renold SH Series

SH Series là dòng Sprag Clutch Holdback của Renold dành cho chức năng chống quay ngược. Sản phẩm sử dụng tay chống mô-men trung tâm và được thiết kế để bảo vệ các hệ thống truyền động có nguy cơ quay ngược khi mất nguồn hoặc dừng máy. Renold cung cấp nhiều size như SH 700, SH 750, SH 800, SH 900, SH 1027 cùng các kích thước lớn hơn.

SH Series đặc biệt phù hợp cho băng tải nghiêng và hệ thống xử lý vật liệu. Khi băng tải chạy theo chiều bình thường, ly hợp quay tự do. Nếu tải trọng kéo hệ thống quay ngược, các phần tử sprag khóa lại và giữ trục. Cơ chế này giúp hạn chế tình trạng vật liệu trượt ngược và giảm nguy cơ hư hỏng cơ khí.

Ứng dụng thực tế của Bộ ly hợp Renold

Trong hệ thống băng tải nghiêng, Bộ ly hợp Renold có thể làm backstop để ngăn băng tải chạy ngược khi động cơ dừng. Đây là ứng dụng quan trọng tại nhà máy xi măng, khai khoáng, cảng, kho vật liệu và dây chuyền vận chuyển hàng rời. Renold cũng chỉ rõ backstopping là một trong ba ứng dụng cơ bản của Sprag Clutch.

Đối với gầu tải, ly hợp một chiều giúp ngăn hệ thống tụt tải xuống phía dưới khi nguồn truyền động bị mất. Trong quạt công nghiệp và bơm, Sprag Clutch có thể hỗ trợ hệ thống truyền động dự phòng hoặc cho phép một nguồn dẫn động chạy vượt nguồn còn lại. Trong các barring drive, ly hợp cho phép bộ truyền động phụ tốc độ thấp vận hành máy phục vụ kiểm tra và bảo trì mà không can thiệp vào bộ truyền động chính.

Ở ngành thép và luyện kim, Bộ ly hợp Renold được sử dụng trên bàn con lăn, quạt, hệ thống dẫn động phụ, băng tải và cơ cấu máy cán. Tài liệu Renold cũng liệt kê các ứng dụng Sprag Clutch trong fan drive, screw-down drive, roller table drive, conveyor, crane và hoist.

Trong máy đóng gói và dây chuyền lắp ráp, cơ chế indexing của ly hợp cho phép tạo chuyển động từng bước. Các sản phẩm trên băng tải có thể được di chuyển theo khoảng cách xác định để thực hiện đóng gói, in, dán nhãn hoặc lắp ráp. Renold cũng đề cập đến packaging, food & drink và printing machine trong nhóm ứng dụng indexing.
