Bộ lọc cao áp IKRON

Mô tả

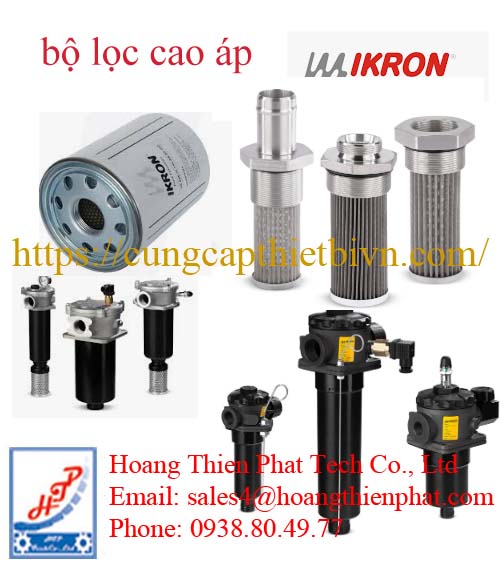

Bộ lọc cao áp IKRON

Bộ lọc cao áp IKRON (High Pressure Filters) là dòng thiết bị chuyên dụng được lắp đặt trực tiếp trên đường ống đẩy (sau bơm thủy lực và trước các van điều khiển). Nhiệm vụ cốt lõi của dòng này là bảo vệ các linh kiện cực kỳ nhạy cảm và đắt tiền như van tỷ lệ (proportional valves), van servo, và xilanh thủy lực khỏi các mạt kim loại hoặc cặn bẩn phát sinh từ bơm.

Vì làm việc ở vị trí “đầu sóng ngọn gió”, bộ lọc cao áp IKRON được thiết kế với thân vỏ dày bằng thép carbon mạ hoặc gang chịu lực cao, có khả năng chịu áp suất làm việc liên tục cực kỳ lớn, thường từ 315bar đến 420 bar (áp suất đỉnh có thể lên tới 840 bar

Hoàng Thiên Phát phân phối chính hãng Bộ lọc cao áp IKRON, bộ lọc dầu IKRON tại Việt Nam

Cấu Tạo Bộ Lọc Cao Áp IKRON

Một bộ lọc cao áp IKRON thường gồm:

Housing lọc

thép chịu áp cao

chống rung và chống ăn mòn

Filter Element

lõi lọc tinh

nhiều cấp micron: 3µm, 10µm, 25µm

Van bypass bảo vệ hệ thống khi lọc nghẹt

 Đồng hồ báo nghẹt cảnh báo cần thay lõi lọc

Các dòng bộ lọc cao áp IKRON phổ biến

Dưới đây là các series lọc cao áp tiêu biểu của IKRON mà bạn thường gặp trong các hệ thống thủy lực công nghiệp nặng:

HF 705 Series (Lọc cao áp cỡ nhỏ/trung)

Áp suất làm việc tối đa: 350 bar

Lưu lượng đỉnh: Lên đến 115 lít/phút

Đặc điểm: Thiết kế nhỏ gọn, thường dùng cho các trạm nguồn thủy lực công suất vừa, không gian lắp đặt hạn chế.

HF 710 Series (Dòng lọc cao áp tiêu chuẩn)

Áp suất làm việc tối đa: 420 bar

Lưu lượng định mức: Lên đến 180 lít/phút

Đặc điểm: Thân vỏ rất dày, chịu được va đập áp suất (xung áp) tốt. Đây là dòng rất phổ biến trong các máy ép thủy lực, máy chấn, hoặc hệ thống tời thủy lực.

HF 725 Series (Lọc cao áp lắp gá tấm – Manifold/Subplate Mounting)

Áp suất làm việc tối đa: 350 bar

Lưu lượng định mức: Khá lớn, lên đến 200 lít/phút

Đặc điểm: Không bắt ren vào đường ống như thông thường mà được bắt gá trực tiếp lên các khối block (bộ đế van) thông qua các gioăng làm kín O-ring. Thiết kế này giúp hạn chế tối đa nguy cơ rò rỉ dầu ở áp suất cao.

HF 735 & HF 745 Series (Lọc cao áp lưu lượng lớn)

Áp suất làm việc tối đa: Từ 315 bar đến 420 bar

Lưu lượng định mức: Cực lớn, từ 250 đến hơn 500 lít/phút

Ứng dụng: Chuyên dùng trong công nghiệp nặng như nhà máy thép, xi măng, hệ thống thủy lực hàng hải hoặc thiết bị khai khoáng, nơi lưu lượng dầu tuần hoàn lớn và áp suất cao.

Bảng so sánh tổng quan các dòng lọc cao áp IKRON

Tiêu chí	HF 705	HF 710	HF 725	HF 735 / HF 745
Kiểu lắp đặt	In-line (Bắt ren/mặt bích trên đường ống)	In-line (Bắt ren/mặt bích trên đường ống)	Manifold / Subplate (Gá trực tiếp lên khối đế van)	In-line (Đường ống lớn) hoặc lắp ngõ ra của bơm
Áp suất làm việc tối đa	350 bar	420 bar (Cao nhất)	350 bar	315 bar – 420 bar
Áp suất phá hủy (Burst)	1050 bar	1260 bar	1050 bar	Lên đến 1260 bar
Lưu lượng tối đa	Nhỏ/Trung bình (≤ 115 l/phút)	Trung bình (≤180l/phút)	Trung bình/Lớn (≤200 l/phút)	Cực lớn (250 – 520 ≤l/phút)
Vật liệu thân vỏ	Gang dẻo (Spheroidal cast iron)	Gang dẻo hoặc Thép carbon	Gang dẻo chịu lực cao	Thép carbon xử lý bề mặt chuyên dụng
Ứng dụng tối ưu	Trạm nguồn nhỏ, xe máy công trình, không gian hẹp.	Máy ép thủy lực nặng, máy chấn, thiết bị chịu xung áp cao.	Hệ thống tích hợp khối block van (giảm rò rỉ dầu tối đa).	Nhà máy thép, xi măng, hệ thống thủy lực hàng hải, khai khoáng.

 Đặc điểm kỹ thuật quan trọng của lõi lọc cao áp IKRON

Đối với lọc cao áp, phần lõi lọc (Element) bên trong đóng vai trò quyết định. Lõi lọc cao áp IKRON luôn sử dụng vật liệu Micro-fiber glass (Sợi thủy tinh vô cơ) đa lớp:

Độ tinh lọc siêu mịn: Thường chọn các cấp độ 3 um, 6um , 10um  hoặc 25um (đạt tỷ lệ lọc tuyệt đối beta_x ≥200).

Khả năng chịu sập (Collapse pressure): Lõi lọc thông thường (ký hiệu mã cuối là A) chịu được chênh áp khoảng 20 bar Riêng dòng lõi lọc chịu chênh áp cao (ký hiệu mã cuối là B) có lưới thép gia cường bên trong, chịu được áp suất sập lên đến 210 bar, đảm bảo lõi không bị rách/móp ngay cả khi lọc bị nghẹt hoàn toàn dưới áp lực lớn.

Các tùy chọn đi kèm bắt buộc cho lọc cao áp

Khi lựa chọn hoặc thay thế một bộ lọc cao áp IKRON, bạn cần lưu ý 2 phụ kiện đi kèm cực kỳ quan trọng:

Van xả air (Bypass valve): Có tùy chọn loại tích hợp van một chiều bypass (thường mở ở chênh áp 6 bar) để bảo vệ hệ thống không bị mất dầu khi lõi tắc, hoặc loại không tích hợp van bypass (Non-bypass) để ép toàn bộ dầu phải qua lưới lọc (bắt buộc phải dùng kèm lõi lọc chịu sập 210 bar.

Cục báo bẩn/Cột báo tắc lọc (Clogging Indicator): Đối với dòng cao áp, người ta thường dùng Cảm biến chênh áp điện từ (Electrical/Visual Differential Indicator) dòng V5 hoặc V6. Khi áp suất trước và sau lõi lọc chênh lệch quá mức cho phép (5 bar hoặc 8 bar), cục báo sẽ đóng/ngắt tiếp điểm điện để truyền tín hiệu về PLC kích hoạt đèn còi cảnh báo hoặc dừng máy, ép người vận hành phải thay lõi.

Để biết thêm thông tin chi tiết về Bộ lọc cao áp IKRON, bộ lọc thủy lực IKRON vui lòng liên hệ trực tiếp tới công ty chúng tôi
