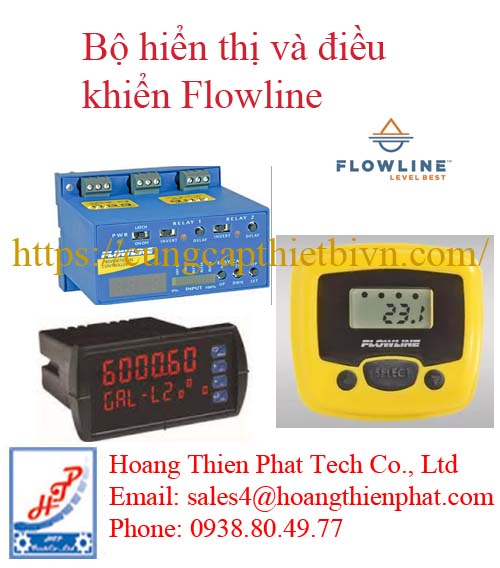

Bộ hiển thị và điều khiển Flowline

Bộ hiển thị và điều khiển Flowline đóng vai trò là “bộ não” trong hệ thống quản lý chất lỏng. Chúng tiếp nhận tín hiệu từ các cảm biến (Siêu âm, Radar, Áp suất) để hiển thị giá trị thực tế và kích hoạt các thiết bị ngoại vi như bơm, van hoặc còi báo động.

Bộ hiển thị & điều khiển của Flowline là thiết bị dùng để: Hiển thị mức chất lỏng + điều khiển bơm/van/cảnh báo dựa trên tín hiệu từ cảm biến mức.

Chức năng chính Bộ hiển thị và điều khiển Flowline

Hiển thị mức

Hiển thị dạng số (%, mm, m, lít…)

Có thể scale theo chiều cao bồn

Điều khiển tự động

Bật/tắt bơm theo mức (high/low)

Điều khiển van xả / cấp

 Cảnh báo Alarm mức cao / thấp

Báo tràn (overflow)

Báo cạn (dry run)

Flowline controller thường nhận:

4–20 mA (phổ biến nhất)

0–10V

Relay từ level switch

Tương thích tốt với:

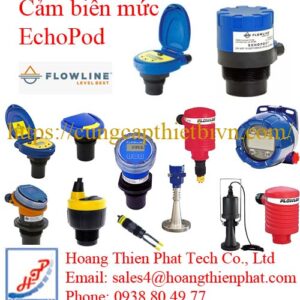

Cảm biến siêu âm (EchoPod)

Radar

Công tắc mức Flowline

Các dòng phổ biến Bộ hiển thị và điều khiển Flowline

Dòng DataLoop™ (Bộ hiển thị tại chỗ – Loop Indicators)

Dòng này thường được lắp trực tiếp trên đường dây tín hiệu 4-20 mA để quan sát mức chất lỏng ngay tại vị trí bồn chứa mà không cần cấp nguồn riêng (vận hành bằng nguồn từ vòng lặp tín hiệu).

LI25: Bộ hiển thị gắn trên mặt bảng điều khiển (Panel mount). Màn hình LCD 3.5 chữ số, có độ bền cao và chống thấm nước mặt trước.

LI55 (DataLoop™): Thiết kế dạng lắp trên đỉnh bồn hoặc gắn tường. Vỏ bọc chắc chắn (NEMA 4X), phù hợp cho môi trường ngoài trời hoặc nhà máy hóa chất.

Dòng DataView™ (Bộ hiển thị và điều khiển đa năng)

Đây là dòng cao cấp hơn, tích hợp sẵn các rơ-le (Relays) để điều khiển trực tiếp thiết bị.

LI57: Bộ hiển thị có tích hợp 2 rơ-le. Thường dùng để điều khiển mức cao (High) và mức thấp (Low), giúp chống tràn hoặc chống cạn cho bồn.

LI58: Tương tự LI57 nhưng có tới 4 rơ-le, cho phép điều khiển phức tạp hơn như vận hành đồng thời nhiều bơm hoặc phân cấp các mức cảnh báo (Cảnh báo cao – Cảnh báo cực cao).

LI59: Dòng đặc biệt hỗ trợ giao thức HART, cho phép hiển thị và cấu hình các cảm biến thông minh từ xa.

Dòng LC10 & LC11 (Bộ điều khiển mức kinh tế)

Nếu bạn chỉ cần một bộ điều khiển đơn giản để đóng ngắt bơm dựa trên tín hiệu từ các công tắc mức (Level Switches), đây là lựa chọn tối ưu về chi phí:

LC10: Bộ điều khiển rơ-le đơn (Single Relay) dùng cho 1 bơm hoặc 1 van.

LC11: Bộ điều khiển rơ-le kép, có tính năng Latching (duy trì trạng thái). Tính năng này cực kỳ quan trọng để điều khiển bơm tự động: Bơm chỉ chạy khi bồn cạn và chỉ dừng khi bồn đầy (tránh việc bơm bật/tắt liên tục khi mức nước dao động nhẹ).

Cấu tạo Bộ hiển thị và điều khiển Flowline

Bộ điều khiển của Flowline thường gồm 5 khối chính:

 Khối nguồn (Power Supply)

Cấp nguồn cho thiết bị (24VDC hoặc 220VAC)

Chuyển đổi và ổn định điện áp

 Khối nhận tín hiệu (Input)

Nhận tín hiệu từ cảm biến:

4–20 mA

0–10V

Digital (relay switch)

Đây là “đầu vào” từ cảm biến mức (ultrasonic, radar…)

 Bộ xử lý trung tâm (CPU / Microcontroller)

Xử lý tín hiệu đo

Quy đổi ra giá trị mức (m, %, lít…)

So sánh với ngưỡng cài đặt

Đây là “bộ não” của thiết bị

Khối hiển thị (Display)

Màn hình LED/LCD

Hiển thị:

Mức hiện tại

Trạng thái relay

Cảnh báo

 Khối ngõ ra (Output)

Relay (NO/NC)

Analog output (4–20 mA – tùy model)

Dùng để:

Điều khiển bơm

Điều khiển van

Kích hoạt còi/đèn

Để biết thêm thông tin chi tiết về Bộ hiển thị và điều khiển Flowline vui lòng liên hệ trực tiếp tới công ty chúng tôi
