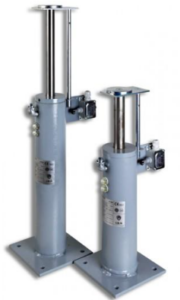

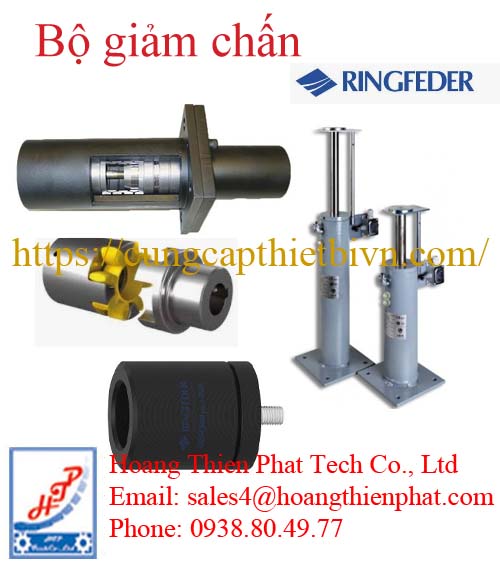

Bộ giảm chấn Ringfeder

Bộ giảm chấn Ringfeder (Ringfeder Buffer & Shock Absorber) là thiết bị hấp thụ năng lượng va đập do hãng Ringfeder Power Transmission GmbH (Đức) phát triển, giúp giảm lực tác động lên máy móc và kết cấu, bảo vệ thiết bị khỏi hư hỏng do va chạm hoặc dừng đột ngột.

Sản phẩm được ứng dụng rộng rãi trong cẩu trục, hệ thống đường ray, băng tải, máy tự động và các dây chuyền công nghiệp tải nặng.

Hoàng Thiên Phát phân phối chính hãng Bộ giảm chấn Ringfeder, khớp nối Ringfeder tại Việt Nam

Đặc điểm nổi bật Bộ giảm chấn Ringfeder

Hấp thụ năng lượng va đập hiệu quả, giảm chấn tối ưu.

Giảm rung động và tiếng ồn trong quá trình vận hành.

Bảo vệ thiết bị, kết cấu thép và hệ thống truyền động khỏi quá tải cơ học.

Tuổi thọ cao, hoạt động ổn định trong điều kiện công nghiệp khắc nghiệt.

Thiết kế nhỏ gọn, dễ lắp đặt và thay thế.

Đáp ứng các tiêu chuẩn công nghiệp quốc tế về an toàn và độ bền.

Không giống như lò xo cuộn hay lò xo đĩa thông thường, lò xo ma sát Ringfeder cấu tạo từ một chuỗi các vòng côn trong và vòng côn ngoài xen kẽ và ép chặt vào nhau.

Nguyên lý hoạt động Bộ giảm chấn Ringfeder

Khi có lực nén dọc trục tác dụng, các bề mặt hình côn trượt lên nhau làm vòng ngoài giãn rộng ra và vòng trong co lại. Quá trình ma sát cực mạnh giữa các bề mặt côn này biến động năng thành nhiệt năng.

Các dòng bộ giảm chấn Ringfeder

Hydraulic Buffer (Bộ giảm chấn thủy lực)

Sử dụng dầu thủy lực để hấp thụ động năng khi xảy ra va chạm.

Đặc điểm

Khả năng hấp thụ năng lượng lớn.

Giảm lực tác động một cách êm ái.

Thích hợp cho các ứng dụng có tải trọng cao và tốc độ lớn.

Ứng dụng

Cẩu trục (Overhead Crane)

Cầu trục container

Hệ thống monorail

Máy nâng hạ

Thiết bị cảng biển

Elastomer Buffer (Bộ giảm chấn cao su đàn hồi)

Được chế tạo từ vật liệu elastomer chất lượng cao, có khả năng hấp thụ xung lực và chống mài mòn.

Ưu điểm

Không cần bảo trì.

Chống ăn mòn tốt.

Hoạt động ổn định trong môi trường bụi bẩn hoặc ẩm ướt.

Ứng dụng

Máy công nghiệp

Băng tải

Thiết bị vận chuyển

Hệ thống kho tự động

Rail Buffer

Thiết kế chuyên dụng cho các phương tiện và thiết bị di chuyển trên đường ray.

Ứng dụng

Cẩu trục

Cầu trục nhà xưởng

Xe chuyển tải

Thiết bị logistics

Hệ thống vận chuyển tự động

Heavy Duty Buffer

Dòng giảm chấn tải nặng dành cho các hệ thống có khối lượng lớn và lực va đập cao.

Ứng dụng

Nhà máy thép

Khai thác mỏ

Xi măng

Cảng biển

Nhà máy điện

Bộ giảm chấn nguyên khối hoàn chỉnh (Industrial Buffers / Cartridges)

Để thuận tiện cho việc lắp đặt và thay thế trong nhà máy, Ringfeder đóng gói sẵn các cột lò xo ma sát vào bên trong các ống vỏ bảo vệ tích hợp trục đẩy (thrust piece).

Bộ giảm chấn công nghiệp tải nặng: Thường tích hợp sẵn cơ cấu nén trước (pretensioned), sẵn sàng đưa vào các vị trí cản hành trình của máy móc lớn.

Gối đệm cao su / Cao su giảm chấn (Rubber Buffers): Thừa hưởng từ mảng Gerwah trước đây, dòng này nhỏ gọn hơn, chuyên dùng để giảm rung động tần số cao cho các kết cấu cơ khí, máy in, máy cán hoặc các bộ truyền động servo chính xác.

Dưới đây là các model và series tiêu biểu:

Các dòng model tiêu chuẩn sắp xếp từ tải trọng nhỏ đến tải trọng siêu nặng:

Ký hiệu Model	Đường kính ngoài (D – mm)	Lực nén tối đa tại điểm Block (F – kN)	Ứng dụng đặc trưng
Ringfeder 06300	63 mm	~54 kN	Giảm chấn máy công cụ nhỏ, cơ cấu phụ trợ.
Ringfeder 08000	80 mm	~90 kN	Hệ thống giảm chấn của xi-lanh truyền động.
Ringfeder 10000	100 mm	~140 kN	Thiết bị tự động hóa, giảm chấn tay rô-bốt.
Ringfeder 12400	124 mm	~220 kN	Van giảm áp áp lực cao, thiết bị quốc phòng.
Ringfeder 14000	140 mm	~300 kN	Cơ cấu giảm chấn đóng ngắt điện cao thế (Wall Bushing).
Ringfeder 16000	160 mm	~400 kN	Hệ thống cản hành trình xe gá phôi ngành thép.
Ringfeder 18000	180 mm	~530 kN	Thanh chống va cho cửa kho hoặc kết cấu đỡ.
Ringfeder 20000	200 mm	~700 kN	Cơ cấu cản hành trình cẩu trục cảng biển vừa và nhỏ.
Ringfeder 24000	240 mm	~1,000 kN	Giảm chấn bệ máy nghiền, thiết bị khai khoáng tải nặng.
Ringfeder 28000	280 mm	~1,400 kN	Hệ thống giằng chéo chống động đất (Seismic Cross-Bracing).
Ringfeder 36000	360 mm	~2,400 kN	Các kết cấu xây dựng siêu trường, cảng biển hạng nặng.
