Bộ Điều Khiển Eliwell

Mô tả

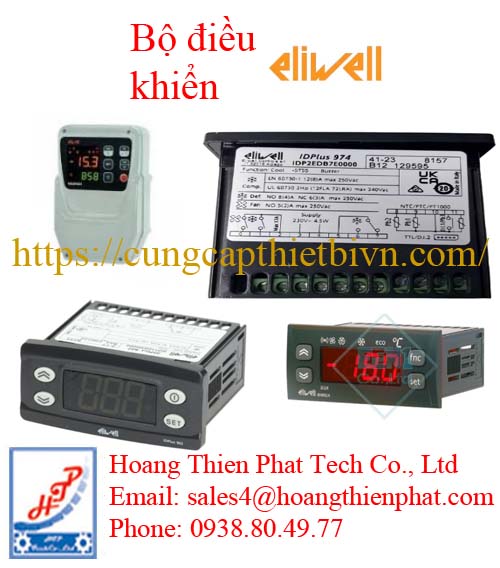

Bộ Điều Khiển Eliwell

Bộ điều khiển Eliwell là thiết bị điện tử được sử dụng phổ biến trong các hệ thống lạnh, tủ đông, kho lạnh, máy làm đá và hệ thống HVAC. Sản phẩm được sản xuất bởi Eliwell Controls – thương hiệu nổi tiếng đến từ Ý, thuộc tập đoàn Ingersoll Rand, chuyên cung cấp các giải pháp điều khiển và quản lý năng lượng thông minh.

Thiết bị Eliwell nổi bật nhờ độ chính xác cao, thiết kế nhỏ gọn, dễ cài đặt và độ bền vượt trội, giúp người dùng kiểm soát chính xác nhiệt độ, độ ẩm, áp suất… trong các ứng dụng công nghiệp và dân dụng.

Hướng dẫn cài đặt cơ bản Bộ điều khiển Eliwell

 Chuẩn Bị Trước Khi Cài Đặt

Trước khi tiến hành, bạn cần:

• Nguồn điện phù hợp (thường là 230V AC hoặc 12/24V DC tùy model).

• Cảm biến nhiệt độ NTC hoặc PTC đi kèm thiết bị.

• Sơ đồ đấu dây (wiring diagram) trên thân hoặc tài liệu kỹ thuật của bộ điều khiển.

Sơ Đồ Kết Nối Cơ Bản

Tùy model (ID Plus, EWPC, IC, EWPlus…), sơ đồ có thể khác nhau, nhưng nguyên tắc chung như sau:

Lưu ý: Luôn ngắt nguồn điện trước khi đấu nối để đảm bảo an toàn.

 Các Phím Chức Năng Trên Bộ Điều Khiển

 Cách Cài Đặt Nhiệt Độ Hoạt Động

Bước 1: Nhấn SET một lần → màn hình hiển thị giá trị “SEt” (Setpoint).
Bước 2: Dùng phím ▲ / ▼ để thay đổi giá trị nhiệt độ mong muốn.
Bước 3: Nhấn lại SET để lưu.

Ví dụ: Bạn muốn duy trì kho lạnh ở -18°C, chỉ cần đặt SEt = -18.

Truy Cập Menu Nâng Cao (Parameter Menu)

Bước 1: Nhấn và giữ SET + ▼ (DOWN) cùng lúc trong 5 giây.
Bước 2: Màn hình hiển thị các mã tham số: dIF, dEF, FdF, v.v.
Bước 3: Dùng ▲ / ▼ để chọn tham số cần chỉnh → nhấn SET để xem và chỉnh giá trị.
Bước 4: Nhấn SET lần nữa để lưu → giữ SET 5 giây để thoát menu.

 Các Tham Số Cơ Bản Thường Dùng

 Kiểm Tra Hoạt Động Sau Khi Cài Đặt

• Quan sát đèn hiển thị LED:

  • Đèn Comp sáng → máy nén hoạt động

  • Đèn Def sáng → đang xả đá

  • Đèn Fan sáng → quạt đang chạy

• Dùng nhiệt kế kiểm tra nhiệt độ thực tế trong kho/tủ.

• Sau vài chu kỳ làm việc, đảm bảo nhiệt độ ổn định và hệ thống hoạt động đúng logic.

Một Số Lỗi Thường Gặp Và Cách Khắc Phục

Lưu Ý Khi Sử Dụng

• Không đặt bộ điều khiển nơi ẩm ướt hoặc có hơi nước.

• Vệ sinh bề mặt phím định kỳ để tránh chập điện.

• Nên ghi lại các giá trị đã cài đặt để dễ khôi phục khi thay mới thiết bị.

• Nếu sử dụng cho kho lạnh lớn, nên kết nối RS485 Modbus để giám sát tập trung.

các model cụ thể bộ điều khiển Eliwell

Bộ điều khiển Eliwell Dòng Eliwell ID / ID Plus Series

Ứng dụng: Tủ mát, tủ đông, máy làm đá, kho lạnh nhỏ.
Đặc điểm: Giao diện LED, dễ cài đặt, nhiều model khác nhau tùy ngõ ra và chức năng xả đá.

Bộ điều khiển Eliwell  EWPlus Series

Ứng dụng: Kho lạnh, hệ thống điều khiển nhiệt độ tiêu chuẩn.
Đặc điểm: Màn hình LED kép, thiết kế nhỏ gọn, lập trình nhanh qua bàn phím.

Bộ điều khiển Eliwell EWPC Series (EWPC 900 / 900R / 901 / 902 / 910…)

Ứng dụng: Kho lạnh công nghiệp, phòng bảo quản dược phẩm, hệ thống lạnh công suất lớn.
Đặc điểm: Cấu hình linh hoạt, nhiều đầu vào – đầu ra, hỗ trợ PID và Modbus.

Bộ điều khiển Eliwell IC / ICPlus Series

Ứng dụng: Hệ thống HVAC, làm lạnh trung tâm, tủ điện điều khiển đa tầng.
Đặc điểm: Hiệu suất cao, điều khiển PID, có ngõ ra analog, RS485 và nhiều đầu vào cảm biến.

Bộ điều khiển Eliwell Free Electronic Controller (EWRC Series)

Ứng dụng: Hệ thống lạnh thông minh, tủ đông thương mại, siêu thị, kho bảo quản lớn.
Đặc điểm: Lập trình mở, hỗ trợ Web Server, Modbus, CANbus, giao tiếp với phần mềm quản lý TelevisGo của Eliwell.

 Các Phụ Kiện & Thiết Bị Bổ Trợ Eliwell
