Mô tả

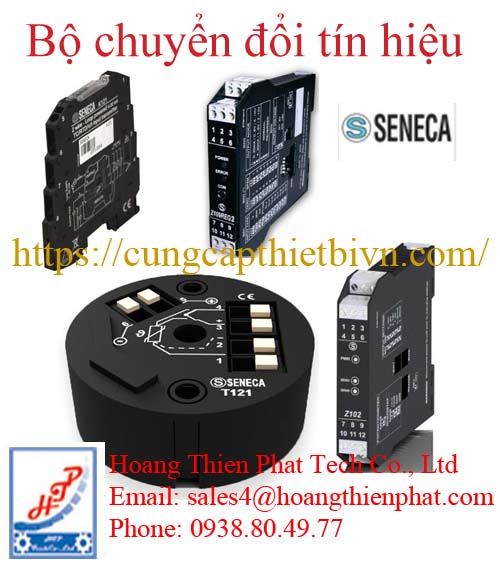

Bộ chuyển đổi tín hiệu SENECA

Bộ chuyển đổi tín hiệu SENECA là thiết bị công nghiệp do SENECA S.r.l. (Ý) sản xuất, được thiết kế để chuyển đổi, cách ly và chuẩn hóa các tín hiệu analog hoặc số trong hệ thống đo lường và tự động hóa. Thiết bị giúp PLC, DCS, SCADA và các bộ điều khiển nhận được tín hiệu chính xác, ổn định và chống nhiễu hiệu quả.

Chức năng chính

Chuyển đổi tín hiệu dòng điện 4–20 mA, 0–20 mA.

Chuyển đổi tín hiệu điện áp 0–10 V, 1–5 V, ±10 V.

Chuyển đổi tín hiệu từ cảm biến RTD (Pt100, Pt1000…).

Chuyển đổi tín hiệu cặp nhiệt điện (Thermocouple K, J, T, E…).

Cách ly tín hiệu đầu vào, đầu ra và nguồn cấp.

Chuẩn hóa tín hiệu trước khi đưa về PLC hoặc DCS.

Chống nhiễu và bảo vệ thiết bị điều khiển.

Các dòng sản phẩm phổ biến

Z-LINE Series – Bộ chuyển đổi và cách ly tín hiệu DIN Rail.

S Series – Bộ chuyển đổi tín hiệu đa năng.

Z-PC Series – Module I/O và chuyển đổi tín hiệu.

R Series – Gateway và Remote I/O.

EASY Series – Bộ ghi dữ liệu và thu thập tín hiệu.

Một số model phổ biến

Bộ chuyển đổi tín hiệu SENECA Z109REG2

Bộ chuyển đổi tín hiệu SENECA Z170REG

Bộ chuyển đổi tín hiệu SENECA Z201

Bộ chuyển đổi tín hiệu SENECA Z201-H

Bộ chuyển đổi tín hiệu SENECA Z111

Bộ chuyển đổi tín hiệu SENECA Z112

Bộ chuyển đổi tín hiệu SENECA Z109PT2

Bộ chuyển đổi tín hiệu SENECA S311A

Bộ chuyển đổi tín hiệu SENECA S401D

Đặc điểm nổi bật

Thiết kế nhỏ gọn, lắp đặt trên thanh DIN Rail.

Độ chính xác và độ ổn định cao.

Khả năng cách ly điện lên đến hàng nghìn volt giữa đầu vào, đầu ra và nguồn cấp.

Hỗ trợ nhiều loại tín hiệu đầu vào và đầu ra.

Cấu hình dễ dàng bằng phần mềm hoặc DIP Switch (tùy model).

Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Đạt các tiêu chuẩn CE, EMC, RoHS và IEC.

Phân loại các dòng bộ chuyển đổi Seneca chính

Hãng Seneca thiết kế các bộ chuyển đổi tín hiệu theo các dòng (Line) sản phẩm chuyên biệt để tối ưu hóa không gian lắp đặt và tính năng:

K-Line (Dòng siêu mỏng 6.2 mm): Đây là dòng sản phẩm cực kỳ phổ biến trong các tủ điện hiện đại nhờ thiết kế siêu mỏng (chỉ 6.2 mm), giúp tiết kiệm không gian DIN rail. Dòng này hỗ trợ cài đặt nhanh bằng DIP-switch ngay trên thân máy hoặc qua phần mềm.

Z-Line (Dòng đa năng tiêu chuẩn 17.5 mm): Dòng sản phẩm có vỏ hộp tiêu chuẩn, tích hợp nhiều tính năng nâng cao như cách ly galvanic 3 ngả mã lực cao (lên đến 1.500 Vac – 4.000 Vac), hỗ trợ nhiều loại nguồn cấp (đặc biệt có các phiên bản nguồn AC/DC dải rộng) và có ngõ ra rơ-le báo báo động (Alarm).

S-Line (Dòng cách ly cao cấp): Chuyên dùng cho các môi trường đặc biệt khắc nghiệt yêu cầu chống nhiễu và cách ly điện áp siêu cao.

Các Model bộ chuyển đổi tín hiệu Seneca phổ biến nhất

Tùy thuộc vào loại tín hiệu ngõ vào (Input), Seneca cung cấp các mã giải pháp chuyên dụng:

Bộ chuyển đổi Analog / Tín hiệu chuẩn (DC Current / Voltage)

Chuyên dùng để chuyển đổi qua lại và cách ly các tín hiệu tiêu chuẩn công nghiệp như 4-20mA, 0-20mA, 0-10V, 1-5V, 0-5V.

Seneca K109UI: Bộ chuyển đổi tín hiệu analog siêu mỏng (6.2 mm), nhận vào ngõ hành mA/V và cho ra mA/V, cấu hình linh hoạt bằng DIP-switch. Tích hợp cách ly 3 ngả 1.5 kVac.

Seneca Z109UI2-1: Phiên bản tiêu chuẩn (17.5 mm) dải nguồn linh hoạt, xử lý chính xác tín hiệu dòng/áp DC, chống nhiễu vòng lặp ground-loop cực tốt.

Bộ chuyển đổi tín hiệu Nhiệt độ (Temperature Converters)

Nhận trực tiếp tín hiệu điện trở hoặc điện áp thấp từ cảm biến nhiệt độ rồi chuyển về dạng Analog chuẩn (thường là 4-20mA) để đưa về PLC.

Seneca K109PT / K109PT1000: Chuyên dùng cho cảm biến nhiệt độ RTD Pt100 hoặc Pt1000.

Seneca K109TC: Chuyên dùng cho các loại can nhiệt (Thermocouple) loại K, J, R, S, T, B, E, N.

Seneca T201 / T201DCH: Các dòng biến dòng (Current Transducer) kết hợp chuyển đổi tín hiệu dòng xoay chiều/một chiều (AC/DC) thành 4-20mA dạng Loop-powered.

Bộ chuyển đổi Đa năng (Universal Converters)

Dòng thiết bị “All-in-one”, một model có thể cấu hình để nhận hầu hết mọi loại tín hiệu trên thị trường (mA, V, Pt100, TC, Ohm, biến trở).

Seneca Z109REG / Z109REG2-1: Model đa năng kinh điển của hãng. Hỗ trợ cấu hình nâng cao qua cổng USB bằng phần mềm EASY SETUP. Tích hợp 1 ngõ vào universal, 1 ngõ ra analog (mA/V) và bổ sung thêm ngõ ra rơ-le (Relay) để kích hoạt cảnh báo quá nhiệt/quá áp.

Bộ chia tín hiệu (Signal Splitters / Duplicators)

Nhận 1 ngõ vào từ cảm biến nhưng sao chép thành 2 ngõ ra độc lập (ví dụ: 1 ngõ về PLC để điều khiển, 1 ngõ về đồng hồ hiển thị tại tủ).

Seneca Z170REG-1: Bộ chia tín hiệu đa năng, nhận ngõ vào universal và nhân bản thành 2 ngõ ra Analog được cách ly hoàn toàn với nhau.

Thông số kỹ thuật đặc trưng và Ưu điểm công nghệ

Khi làm việc với các dòng chuyển đổi của Seneca, bạn sẽ thấy các thông số kỹ thuật tiêu chuẩn của họ luôn đạt mức rất cao:

Cách ly Galvanic (Galvanic Isolation): Đạt từ 1.500 Vac đến 3.500 Vac (giữa Nguồn – Input – Output). Giúp triệt tiêu hoàn toàn hiện tượng nhiễu sóng do biến tần gây ra hoặc chênh lệch điện thế ground giữa các khu vực nhà xưởng.

Độ chính xác (Accuracy): Sai số cực thấp, thường ở mức 0.1% với độ phân giải xử lý tín hiệu bên trong từ 14-bit đến 16-bit, đảm bảo dữ liệu đo lường không bị sai lệch khi truyền đi.

Cấp nguồn thông minh (Smart Supply): Đối với dòng K-Line, Seneca hỗ trợ đế bus cài mặt sau thanh DIN rail (K-BUS). Bạn chỉ cần cấp nguồn 24Vdc cho một module đầu tiên, nguồn sẽ tự động nối mạch qua các module tiếp theo (hỗ trợ tối đa lên đến 16 hoặc 75 module tùy cấu hình), giúp giảm tối đa thời gian đấu dây nguồn.
