Mô tả

Bộ chuyển đổi giao thức Softing

Bộ chuyển đổi giao thức Softing là thiết bị trung gian được sử dụng để thu thập, chuyển đổi và truyền dữ liệu giữa PLC, máy CNC, hệ thống điều khiển tại nhà máy với các nền tảng quản lý cấp cao như SCADA, MES, ERP hoặc hệ thống IoT. Thiết bị giúp các hệ thống sử dụng giao thức khác nhau có thể trao đổi dữ liệu mà không cần thay đổi toàn bộ kiến trúc điều khiển hiện hữu.

Softing Industrial Automation phát triển nhiều giải pháp gateway phục vụ kết nối OT và IT trong nhà máy. Các thiết bị của hãng tập trung vào những chuẩn truyền thông phổ biến như OPC UA, MQTT, SIMATIC S7, Modbus TCP và EtherNet/IP, giúp việc tích hợp máy móc cũ vào hệ thống số hóa trở nên thuận tiện hơn.

Trong các hệ thống đang sử dụng PLC Siemens, Bộ chuyển đổi giao thức Softing đặc biệt phù hợp để lấy dữ liệu trực tiếp từ PLC rồi cung cấp dữ liệu đó cho máy chủ OPC UA, SCADA hoặc nền tảng MQTT mà không phải bổ sung một máy tính công nghiệp riêng biệt.

Đại lý Softing tại Việt Nam

Các dòng sản phẩm tiêu biểu

dGate / SmartGate series: Hỗ trợ kết nối các mạng Fieldbus truyền thống (PROFIBUS DP/PA, FOUNDATION Fieldbus) sang các chuẩn Industrial Ethernet (PROFINET, Modbus TCP, EtherNet/IP).

echocollect / edgeConnector: Kết nối dữ liệu từ PLC (Siemens S7, Allen-Bradley, Modbus) lên các hệ thống IT/Cloud thông qua giao thức OPC UA và MQTT.

pnGate / mbGate: Bộ chuyển đổi Gateway tích hợp trực tiếp giữa PROFINET hoặc Modbus TCP với các thiết bị đo lường trường HART / PROFIBUS PA.

Thông số & Đặc tính kỹ thuật chính

Đặc tính	Mô tả
Giao thức OT hỗ trợ	PROFIBUS DP/PA, PROFINET, Modbus RTU/TCP, EtherNet/IP, Ethernet/IP, CAN, HART
Giao thức IT/IoT hỗ trợ	OPC UA (Server/Client), MQTT, REST API
Cấu hình	Qua giao diện Web server tích hợp hoặc phần mềm cấu hình chuyên dụng
Lắp đặt	Chuẩn DIN-Rail chuyên dụng cho tủ điện công nghiệp
Ứng dụng chính	Nâng cấp nhà máy cũ (Brownfield), kết nối dữ liệu SCADA/MES/Cloud, giám sát chẩn đoán mạng

Chức năng chính của Bộ chuyển đổi giao thức Softing

Chức năng quan trọng nhất của Bộ chuyển đổi giao thức Softing là tạo cầu nối giữa thiết bị điều khiển ở tầng sản xuất với hệ thống quản lý dữ liệu ở tầng trên. Dữ liệu từ PLC có thể được đọc, chuẩn hóa và truyền qua các giao thức tiêu chuẩn thay vì phải sử dụng riêng giao thức độc quyền của từng hãng.

Ví dụ, một nhà máy đang sử dụng PLC Siemens S7 có thể dùng Gateway Softing để đọc dữ liệu từ S7-300, S7-400, S7-1200 hoặc S7-1500, sau đó truyền thông tin đó qua OPC UA đến SCADA, MES hoặc ERP. Đối với ứng dụng IoT, dữ liệu cũng có thể được gửi đến MQTT Broker để phục vụ giám sát từ xa, lưu trữ hoặc phân tích sản xuất. Softing xác nhận dòng uaGate SI hỗ trợ đọc/ghi dữ liệu trên các PLC SIMATIC S7 và tích hợp OPC UA Server cũng như MQTT Publisher.

Nhờ đó, Bộ chuyển đổi giao thức Softing thường được sử dụng trong các dự án retrofit, nâng cấp nhà máy cũ, thu thập dữ liệu sản xuất hoặc xây dựng hệ thống Industry 4.0 mà vẫn giữ lại PLC và thiết bị hiện có.

Kết nối PLC Siemens bằng Bộ chuyển đổi giao thức Softing

Một thế mạnh nổi bật của Softing là khả năng làm việc với hệ thống Siemens SIMATIC S7. Các gateway chuyên dụng của hãng có thể truy cập dữ liệu từ S7-300, S7-400, S7-1200 và S7-1500.

Đối với S7-1200 và S7-1500, Softing còn hỗ trợ Optimized Data Block Access, phù hợp với các hệ thống lập trình bằng TIA Portal. Điều này giúp kỹ sư có thể khai thác dữ liệu PLC phục vụ giám sát hoặc quản lý sản xuất mà không phải thiết kế lại chương trình điều khiển chính.

Dòng dataFEED uaGate SI còn hỗ trợ nhập tên biến từ các dự án Siemens TIA Portal và STEP 7, giúp việc cấu hình OPC UA Server thuận tiện hơn. Giao diện web tích hợp cho phép thiết lập gateway trực tiếp mà không cần phần mềm cấu hình phức tạp.

Vì vậy, Bộ chuyển đổi giao thức Softing được sử dụng nhiều trong những dây chuyền đã có PLC Siemens nhưng cần bổ sung kết nối OPC UA, MQTT hoặc liên kết dữ liệu với hệ thống quản lý trung tâm.

Bộ chuyển đổi OPC UA Softing

OPC UA hiện là một trong những chuẩn truyền thông quan trọng trong tự động hóa và số hóa nhà máy. Bộ chuyển đổi OPC UA Softing cho phép chuyển dữ liệu từ PLC hoặc máy công nghiệp thành dữ liệu OPC UA tiêu chuẩn để các hệ thống khác có thể truy cập.

Với OPC UA, dữ liệu từ tầng thiết bị có thể được cung cấp cho SCADA, MES, ERP hoặc phần mềm phân tích mà không phụ thuộc vào giao thức riêng của PLC. Chuẩn này cũng hỗ trợ các cơ chế bảo mật như xác thực người dùng, chứng chỉ và mã hóa kết nối.

Ở thế hệ SDEX Suite mới, Softing hỗ trợ cả OPC UA Server và OPC UA Client, cho phép gateway vừa lấy dữ liệu từ các nguồn OPC UA khác vừa phân phối lại dữ liệu đến hệ thống cần sử dụng. SDEX Suite hỗ trợ OPC Unified Architecture và nhiều phương thức bảo mật công nghiệp hiện đại.

Do đó, Bộ chuyển đổi giao thức Softing phù hợp với các hệ thống cần chuẩn hóa dữ liệu từ nhiều nguồn khác nhau trước khi truyền lên tầng quản lý.

Bộ chuyển đổi MQTT Softing cho hệ thống IoT

Ngoài OPC UA, Bộ chuyển đổi giao thức Softing còn được ứng dụng trong các hệ thống MQTT và Industrial IoT. MQTT có ưu điểm nhẹ, truyền dữ liệu hiệu quả và phù hợp với các ứng dụng giám sát máy móc, cloud hoặc trung tâm phân tích dữ liệu.

Các gateway Softing có thể lấy thông tin trực tiếp từ PLC rồi đóng vai trò MQTT Publisher để đưa dữ liệu lên MQTT Broker. Ở nền tảng SDEX Suite, khả năng MQTT đã được mở rộng với cả Publisher và Subscriber, đồng thời hỗ trợ MQTT V3.1, V3.1.1 và V5.

Hệ thống cũng hỗ trợ các chức năng như TLS/SSL, certificate, QoS, Retain và Store & Forward. Nhờ vậy, Bộ chuyển đổi MQTT Softing có thể sử dụng trong các ứng dụng thu thập dữ liệu sản xuất, giám sát thiết bị từ xa, bảo trì dự đoán và kết nối dữ liệu giữa nhà máy với nền tảng IT.

Bộ chuyển đổi giao thức Softing thế hệ SDEX Suite

Softing hiện đang phát triển SDEX Suite như nền tảng kết nối dữ liệu công nghiệp thế hệ mới. SDEX Suite được thiết kế để tập hợp và phân phối dữ liệu từ PLC và CNC đến các hệ thống IT thông qua OPC UA và MQTT.

Nền tảng này hỗ trợ nhiều hệ thống điều khiển gồm:

Siemens SIMATIC S7-300, S7-400, S7-1200 và S7-1500.

Allen-Bradley ControlLogix và CompactLogix qua EtherNet/IP CIP.

Bộ điều khiển Modbus TCP.

Siemens SINUMERIK 840D.

Máy CNC FANUC qua FOCAS.

OPC UA Server và OPC UA Client.

MQTT Publisher và MQTT Subscriber.

Phần cứng SDEX Suite Gateway Softing sử dụng hai cổng Ethernet 10/100/1000 Mbps riêng biệt, nguồn 24 VDC và thiết kế lắp DIN Rail 35 mm. Thiết bị hoạt động ở nhiệt độ từ -20°C đến +60°C và đạt cấp bảo vệ IP20, phù hợp lắp trong tủ điện công nghiệp.

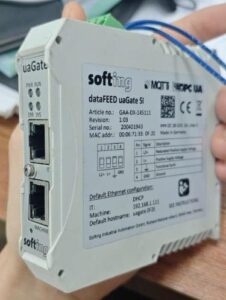

dataFEED uaGate SI Softing cho PLC Siemens

Một trong những dòng Bộ chuyển đổi giao thức Softing được sử dụng phổ biến trước đây là dataFEED uaGate SI. Thiết bị này được thiết kế riêng cho kết nối PLC Siemens SIMATIC với OPC UA và MQTT.

uaGate SI hỗ trợ tối đa 20.000 OPC UA Node và MQTT Publisher lên đến 1.000 topic. Thiết bị trang bị hai cổng Ethernet độc lập, nguồn cấp 18–32 VDC và lắp trực tiếp trên DIN Rail.

Một mã tiêu biểu của dòng này là GAA-DX-145111 – dataFEED uaGate SI. Đây chính là dòng gateway chuyên dụng để lấy dữ liệu từ Siemens S7 và đưa dữ liệu sang OPC UA hoặc MQTT.

Softing hiện thông báo rằng các tính năng của dòng uaGate đã được tích hợp vào SDEX Suite. Vì vậy, với các dự án mới hoặc khi thay thế thiết bị cũ, cần xác định cấu hình PLC và giao thức đang sử dụng để lựa chọn gateway SDEX phù hợp.

Ưu điểm của Bộ chuyển đổi giao thức Softing

Bộ chuyển đổi giao thức Softing có lợi thế lớn trong các dự án cần tích hợp hệ thống mới với thiết bị điều khiển đã vận hành nhiều năm. Do gateway đóng vai trò trung gian nên doanh nghiệp không nhất thiết phải thay PLC hoặc thay đổi toàn bộ hệ thống tự động hóa.

Thiết bị cho phép tách biệt mạng máy móc OT và mạng IT, hỗ trợ nâng cao mức độ bảo mật khi truyền dữ liệu giữa khu vực sản xuất với máy chủ quản lý. Đối với SDEX Suite Gateway, Softing sử dụng hai giao diện Ethernet nhằm hỗ trợ phân đoạn mạng vật lý giữa OT và IT.

Một ưu điểm khác là khả năng hỗ trợ nhiều giao thức trên cùng nền tảng. Thay vì lắp từng bộ chuyển đổi riêng cho Siemens, Modbus TCP, Allen-Bradley hoặc CNC, hệ thống SDEX Suite có thể xử lý nhiều nguồn dữ liệu và chuẩn hóa chúng về OPC UA hoặc MQTT.
