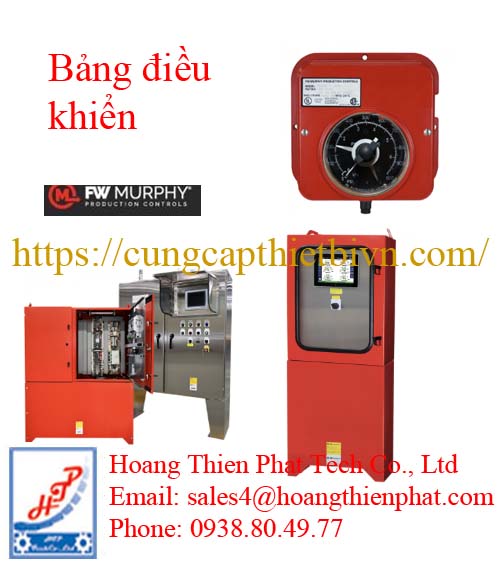

Bảng điều khiển Murphy

Bảng điều khiển Murphy là hệ thống điều khiển và giám sát động cơ công nghiệp do FW Murphy sản xuất. Thiết bị này thường dùng cho máy phát điện, máy bơm, compressor và thiết bị dầu khí để theo dõi thông số và bảo vệ động cơ.

Chức năng chính

Bảng điều khiển Murphy có các chức năng:

Giám sát thông số động cơ Hiển thị các thông số như: áp suất dầu (Oil Pressure), nhiệt độ nước làm mát (Coolant Temperature), tốc độ động cơ (RPM), điện áp ắc quy (Battery Voltage), giờ hoạt động (Engine Hours)

Cảnh báo và bảo vệ  Khi thông số vượt ngưỡng, hệ thống sẽ: Alarm (cảnh báo) Shutdown (tắt động cơ)

Ví dụ:

Điều khiển động cơ

Panel có thể: Start / Stop động cơ điều khiển relay giao tiếp với PLC hoặc SCADA

Các thành phần chính bên trong một bảng điều khiển Murphy

Một bảng điều khiển tiêu chuẩn thường bao gồm:

Chìa khóa khởi động (Start/Stop Switch): Loại chuyên dụng chịu nước và bụi.

Đồng hồ đo giờ (Hourmeter): Theo dõi thời gian vận hành để bảo dưỡng định kỳ.

Rơ-le bảo vệ (Magnetic Switch – ví dụ dòng 518PH): Bộ phận trung tâm nhận tín hiệu lỗi để ngắt máy.

Nút dừng khẩn cấp (Emergency Stop): Ngắt máy tức thì trong trường hợp nguy hiểm.

Cầu chì hoặc CB bảo vệ: Bảo vệ ngắn mạch cho hệ thống điện điều khiển.

Bảng điều khiển Murphy WD300

Đây là dòng bảng điều khiển cơ – điện phổ biến nhất cho các động cơ Diesel đời cũ (không có hộp đen ECU).

Cấu tạo: Tích hợp các đồng hồ Swichgage đo áp suất nhớt và nhiệt độ nước trực tiếp trên mặt bảng.

Cơ chế bảo vệ: Sử dụng rơ-le từ tính 518PH. Khi kim đồng hồ chạm tiếp điểm lỗi, rơ-le này sẽ nhảy, ngắt điện cấp cho solenoid nhiên liệu để tắt máy.

Ưu điểm: * Không cần nguồn điện để đo đạc (kim vẫn chạy dù mất điện bình).

Cực kỳ dễ sửa chữa: Hỏng đồng hồ nào thay đúng đồng hồ đó, không cần lập trình.

Ứng dụng tốt nhất: Máy bơm chữa cháy Diesel, máy phát điện dự phòng tại các công trình xây dựng.

Bảng điều khiển Murphy MPC-10

Đây là bước chuyển mình từ cơ sang điện tử, được thiết kế để điều khiển các động cơ Diesel từ đơn giản đến phức tạp.

Màn hình: LCD đơn sắc, hiển thị rõ nét dưới ánh nắng mặt trời (Transflective).

Khả năng kết nối: Hỗ trợ cả cảm biến analog (đời cũ) và giao tiếp CAN J1939 (đời mới).

Tính năng thông minh:

Tự động tăng/giảm ga (Throttling) dựa trên áp suất hoặc mức chất lỏng.

Lưu lại lịch sử lỗi (Event log) giúp kỹ thuật viên truy vết nguyên nhân dừng máy.

Ưu điểm: Nhỏ gọn, tích hợp tất cả trong một (thay thế cho cả dàn đồng hồ rời), đạt chuẩn bảo vệ IP67.

Bảng điều khiển Murphy MPC-20

Model này là “anh cả” trong dòng điều khiển kỹ thuật số, mạnh mẽ hơn nhiều so với MPC-10.

I/O mở rộng: Sở hữu nhiều cổng vào/ra (Inputs/Outputs) hơn, cho phép điều khiển thêm các thiết bị phụ trợ như quạt làm mát, bơm bù áp, hoặc đèn cảnh báo xa.

Cấu hình linh hoạt: Có thể thiết lập kịch bản chạy máy phức tạp (ví dụ: Chạy 2 tiếng, nghỉ 30 phút, hoặc chạy khi áp suất đường ống giảm xuống dưới 5 bar).

Khả năng chịu nhiệt: Hoạt động ổn định từ -40°C đến +85°C, phù hợp với những môi trường khắc nghiệt nhất như giàn khoan dầu khí hoặc hầm mỏ.

Giao diện: Menu điều chỉnh cực kỳ chi tiết, cho phép cài đặt độ trễ (delay) để tránh máy dừng đột ngột do các tín hiệu ảo khi khởi động.
