Mô tả

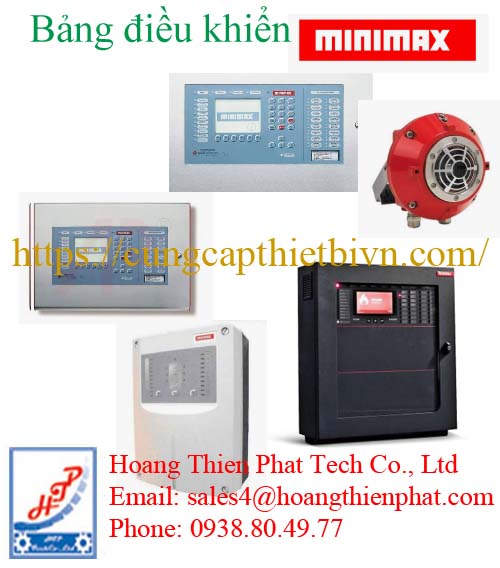

Bảng điều khiển Minimax – Trung tâm báo cháy và điều khiển chữa cháy Clunid

Bảng điều khiển Minimax tiếp nhận thông tin từ đầu báo và thiết bị giám sát, xử lý sự kiện rồi thực hiện các tác động theo cấu hình của hệ thống. Dòng Clunid FMZ6000 kết hợp chức năng báo cháy với điều khiển chữa cháy, giúp tập trung thông tin và thao tác vận hành tại tủ trung tâm. Đây là thiết bị phù hợp để tìm hiểu khi xây dựng hoặc nâng cấp hệ thống bảo vệ cháy cho nhà máy và công trình.

Hệ thống chữa cháy Minimax

Bảng điều khiển Minimax quản lý tín hiệu và phối hợp thiết bị

Một hệ thống phòng cháy có thể bao gồm nhiều đầu báo, thiết bị cảnh báo và bộ phận điều khiển. Bảng điều khiển là nơi tập hợp thông tin để người vận hành nhận biết tình trạng của từng khu vực. Việc phân chia vùng và đặt tên thiết bị rõ ràng giúp thông báo trên tủ có ý nghĩa thực tế khi kiểm tra sự cố.

Khi lựa chọn bảng điều khiển Minimax, cần xác định chức năng mà công trình yêu cầu. Tủ dùng để báo cháy đơn thuần sẽ có cấu hình khác với tủ điều khiển chữa cháy nhiều vùng. Số lượng thiết bị, kiểu kết nối và các tác động liên động cần được xác định trước khi chốt cấu hình.

Tiếp nhận và đánh giá sự kiện

Clunid FMZ6000 nhận thông tin từ các phần tử phát hiện cháy và giám sát. Tủ đánh giá sự kiện để phát cảnh báo hoặc thực hiện tác động đã được lập trình. Các chức năng có thể bao gồm quản lý hệ thống chữa cháy và điều khiển thiết bị kỹ thuật của công trình theo diễn biến sự cố.

Để thông tin hiển thị chính xác, cấu hình phải phản ánh đúng thiết bị và khu vực lắp đặt. Khi thay đổi dây chuyền hoặc mở rộng công trình, cần cập nhật lại dữ liệu liên quan. Hồ sơ cấu hình nên được lưu cùng tài liệu hệ thống để thuận tiện cho kiểm tra và bảo trì.

Phối hợp báo cháy với điều khiển chữa cháy

Chức năng điều khiển chữa cháy cần được thiết kế theo yêu cầu của từng khu vực bảo vệ. Đầu báo, thiết bị kích hoạt và bộ phận chấp hành phải được đối chiếu về khả năng tương thích. Trình tự hoạt động cũng cần được kiểm tra trước khi đưa hệ thống vào sử dụng.

Bảng điều khiển Minimax không có một cấu hình chung cho mọi công trình. Cùng dòng Clunid FMZ6000 nhưng số mô đun, số vùng và chức năng đầu ra có thể khác nhau. Vì vậy, tên dòng sản phẩm cần đi kèm danh mục cấu hình khi yêu cầu báo giá.

Cấu tạo của bảng điều khiển Minimax Clunid FMZ6000

Màn hình và giao diện vận hành

Clunid FMZ6000 sử dụng màn hình cảm ứng màu 7 inch. Giao diện hiển thị thông báo bằng văn bản và sử dụng màu sắc để thể hiện trạng thái chức năng. Cách trình bày này hỗ trợ người vận hành theo dõi thông tin và truy cập các thao tác trên tủ.

Khi bàn giao hệ thống, người phụ trách cần được hướng dẫn cách đọc thông báo, kiểm tra sự kiện và sử dụng các chức năng được phân quyền. Nội dung đào tạo nên dựa trên cấu hình thực tế của công trình. Điều này giúp thao tác nhất quán giữa các ca vận hành.

Bộ xử lý, mô đun chức năng và nguồn dự phòng

Bảng điều khiển Clunid FMZ6000 có thiết kế dạng mô đun, gồm bộ xử lý tín hiệu, mô đun chức năng, bộ nguồn và nguồn ắc quy dự phòng. Các mô đun phục vụ đầu vào, đầu ra hoặc truyền thông được lựa chọn theo yêu cầu hệ thống. Hãng cũng sử dụng thiết kế xử lý dự phòng để tăng độ sẵn sàng của thiết bị. Minimax

Thiết kế mô đun cho phép xây dựng cấu hình phù hợp với quy mô công trình. Khi dự kiến mở rộng, cần xem xét không gian lắp đặt, nguồn cấp và khả năng bổ sung mô đun. Những yếu tố này ảnh hưởng trực tiếp đến việc nâng cấp sau này.

Các dòng bảng điều khiển Minimax phổ biến nhất:

FMZ 5000 (Dòng tủ công nghiệp cao cấp & Phổ biến nhất)

FMZ 5000 là dòng tủ trung tâm mạnh mẽ và linh hoạt nhất của Minimax, tích hợp đồng thời chức năng Báo cháy và Điều khiển chữa cháy đa vùng.

Các biến thể chính:

FMZ 5000 Mod S: Dạng tủ nhỏ gọn, phù hợp cho các dự án quy mô vừa và nhỏ hoặc kích hoạt chữa cháy độc lập 1-2 vùng.

FMZ 5000 Frame / Cabinet: Dạng tủ đứng lớn (mô-đun lắp rack/khung), khả năng mở rộng hàng chục đến hàng trăm vùng bảo vệ cho toàn bộ nhà máy.

FMZ 5000 LSN: Tích hợp giao thức vòng Loop LSN của Bosch/Minimax.

Đặc điểm nổi bật:

Thiết kế Mô-đun (Modular): Cho phép tùy biến gắn thêm các card chức năng (Card vòng Loop, Card cảm biến thường, Card điều khiển van xả khí/nước, Card rơ-le, Card hiển thị).

Điều khiển xả khí / xả tràn đa vùng: Kích hoạt chính xác các hệ thống chữa cháy khí (Oxeo, MX200, CO2), sương nước (Minifog), bọt hoặc Sprinkler/Deluge.

Khả năng kết nối mạng (Networking): Nhiều tủ FMZ 5000 có thể nối mạng an toàn (Redundant Ring) để quản lý toàn bộ tổ hợp nhà máy/KCN rộng lớn.

Lập trình logic linh hoạt: Cho phép cài đặt kịch bản xả khí/nước phức tạp (xác nhận chéo 2 đầu báo, đếm ngược thời gian xả, ngắt quạt thông gió, đóng van chặn).

Clavius / FMZ 5000 OneU (Dòng tủ nhỏ gọn cho Server & Tủ điện)

FMZ 5000 OneU: Bảng điều khiển siêu mỏng thiết kế chuẩn 1U (19-inch) chuyên dùng lắp trực tiếp trong tủ Server / Rack 19″ hoặc tủ điều khiển điện.

Chức năng: Tích hợp bộ phát hiện khói và điều khiển xả khí chữa cháy (chẳng hạn hệ thống Novec 1230/FK-5-1-12) ngay bên trong không gian hẹp của tủ rack.

Bảng hiển thị phụ & Bảng điều khiển điều khiển từ xa (Remote Parallel Indicator / Control Panels)

FMZ 5000 Operator Panels: Màn hình hiển thị LCD/LED lắp ngoài hoặc tại phòng bảo vệ/trung tâm điều khiển, giúp giám sát trạng thái hệ thống (Alarm, Fault, Extinguishing Released) và cho phép can thiệp khẩn cấp (Manual Release, Abort Button).

Các thành phần chính trên Bảng điều khiển Minimax

Khối nguồn & Cấp nguồn dự phòng (Power Supply & Battery Backup): Đảm bảo hệ thống vận hành liên tục 24/7 ngay cả khi mất điện lưới.

Nút nhấn khẩn cấp & Tạm dừng:

Manual Release Button: Nút kích hoạt xả khí/nước thủ công.

Abort / Stop Button: Nút tạm dừng đếm ngược xả khí nếu phát hiện báo động giả.

Cổng giao tiếp truyền thông: Hỗ trợ kết nối Ethernet, RS485, Modbus TCP/RTU để đưa dữ liệu lên hệ thống quản lý tòa nhà (BMS) hoặc SCADA của nhà máy.
